Пневматический разбрасыватель дроби — элемент системы дробевой очистки энергетических котлов, предназначенный для подачи и равномерного рассеивания металлической дроби по поверхности нагрева в конвективной шахте.
В отличие от разбрасывателей, использующих преимущественно энергию свободно падающей дроби, пневматическая конструкция позволяет активно управлять траекторией движения дроби за счет изменения давления и расхода воздуха.
Назначение
Основная задача пневматического разбрасывателя — обеспечить доставку дроби в требуемые зоны конвективной шахты и ее максимально равномерное распределение по площади очищаемых поверхностей.
Разбрасыватель выполняет следующие функции:
- разгоняет дробь воздушным потоком;
- обеспечивает направленный заброс дроби в газоход;
- распределяет дробь по ширине и глубине конвективной шахты;
- позволяет обрабатывать удаленные от точки установки участки;
- обеспечивает регулируемую дальность и интенсивность заброса;
- работает в составе автоматизированного цикла дробевой очистки.
Правильный подбор и настройка разбрасывателя имеют непосредственное значение для эффективности очистки и предотвращения чрезмерного воздействия дроби на трубы поверхностей нагрева.
Технические характеристики
| Параметр | Значение |
| Назначение | Пневматический заброс и распределение дроби |
| Принцип работы | Разгон дроби потоком сжатого воздуха |
| Тип установки | На боковой или задней стенке конвективной шахты |
| Рабочая среда | Металлическая дробь и воздух |
| Угол раскрытия диффузора | 120° |
| Площадь обработки | До 25 м² |
| Ширина обрабатываемой зоны | Около 3 м |
| Производительность по дроби | До 15 т/ч |
| Исполнение | По проекту |
Принцип работы
Дробь поступает к разбрасывателю по дробеподводящей течке. Одновременно к устройству подается воздух от воздуходувной машины.В камере смешения дробь подхватывается воздушным потоком и получает необходимую скорость. Далее воздушно-дробевая смесь проходит через разгонный участок и выходит в газоход, направляясь на очищаемую поверхность.
Конструкция разбрасывателя обеспечивает преобразование энергии давления воздуха в кинетическую энергию потока. Благодаря этому дробь получает необходимую скорость для заброса на заданное расстояние.
Для изменения зоны обработки давление воздуха перед разбрасывателем регулируется. В процессе настройки определяются крайние положения регулирующей заслонки: одно обеспечивает обработку наиболее удаленных участков, другое — ближайших к стене участков газохода.
Такой режим позволяет последовательно изменять направление и дальность полета дроби и тем самым формировать более равномерное распределение дробевого потока по сечению конвективной шахты.

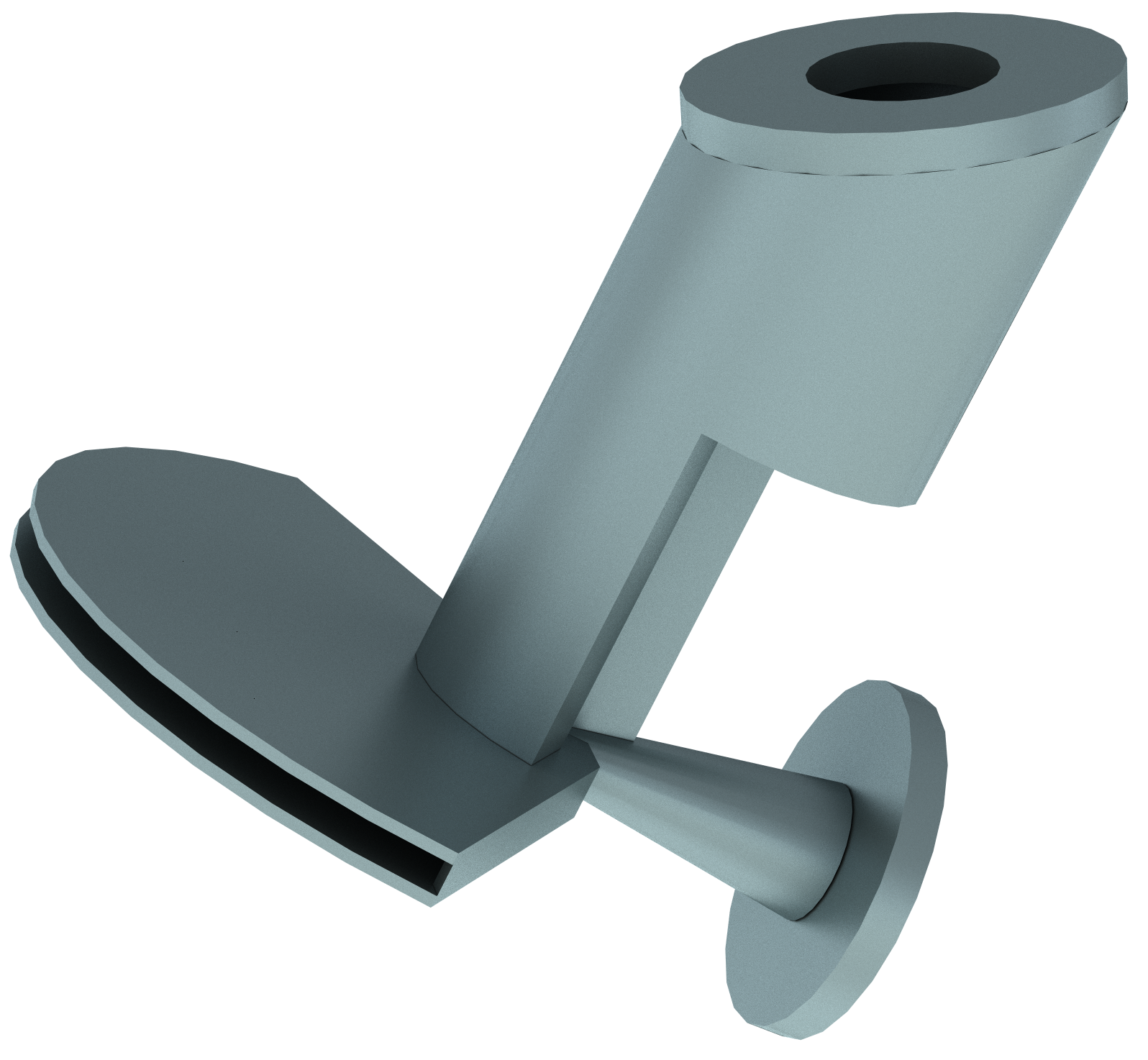

Конструкция
Типовой пневматический разбрасыватель включает:- дробеподводящий лоток;
- камеру смешения;
- конфузор;
- диффузор;
- патрубок подвода воздуха;
- карман.
Конфузор и диффузор формируют рабочий воздушный канал, в котором поток воздуха разгоняется и передает кинетическую энергию дроби.
Конкретная конструкция, геометрия проточной части, угол установки и присоединительные размеры определяются проектом в зависимости от характеристик котла, расположения разбрасывателя и требуемой зоны обработки.
Преимущества
1. Эффективный заброс дроби на значительное расстояние.2. Возможность обработки больших площадей конвективной шахты.
3. Регулируемая дальность подачи дроби.
4. Управление зоной очистки за счет изменения воздушного потока.
5. Возможность установки на боковых и задних стенах газохода.
6. Совместная работа с системой пневматического транспортирования.
7. Возможность автоматизации процесса.
8. Адаптация конструкции к компоновке конкретного котла.
